Części do pompy Kawasaki K3VL80 – numery części i regeneracja

Pompa Kawasaki K3VL80 należy do serii osiowo-tłoczkowych pomp K3VL. Przy doborze części do regeneracji ważne jest dokładne rozpoznanie wariantu pompy. W katalogu występują różne kierunki obrotów, rodzaje wałów, wykonania pokrywy, regulatory oraz warianty z napędem przelotowym.

Dlatego samo oznaczenie K3VL80 nie zawsze wystarcza do zamówienia wszystkich elementów. Najlepiej odczytać pełne oznaczenie z tabliczki znamionowej i – jeśli to możliwe – przesłać również zdjęcie pompy.

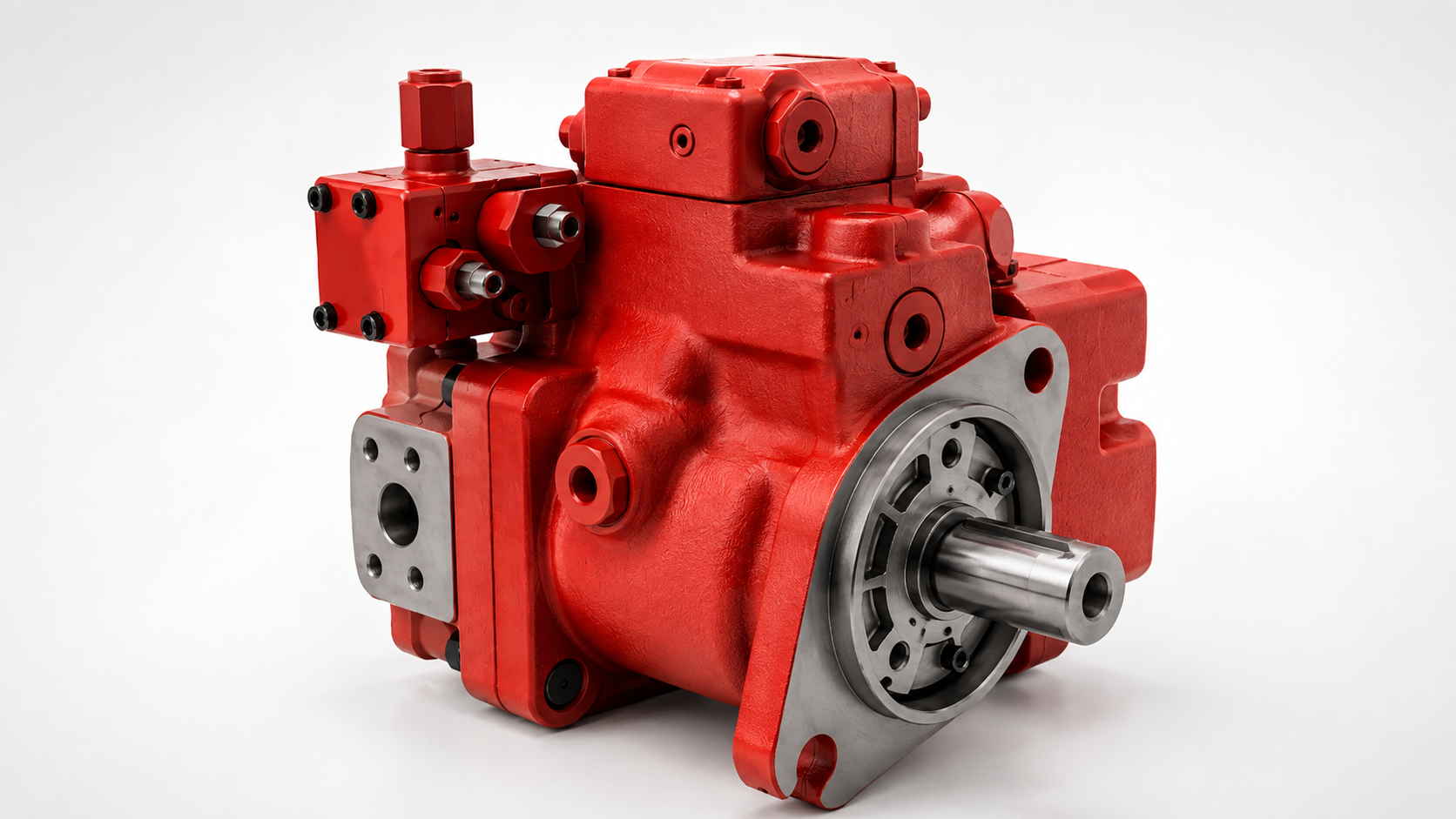

Pompa hydrauliczna Kawasaki K3VL80.

Jak prawidłowo zidentyfikować pompę Kawasaki K3VL80?

Przed zamówieniem części warto odczytać pełne oznaczenie z tabliczki znamionowej pompy. K3VL80 może występować w różnych konfiguracjach wału, kierunku obrotów, pokrywy oraz sterowania.

Najważniejsze części pompy Kawasaki K3VL80

Komplet tłoczków i cylinder K3VL80

Komplet tłoczków K3VL80 zawiera 9 tłoczków. Numer katalogowy kompletu to P-29245300454K.

Cylinder występuje wraz z płytą rozdzielczą. Jego numer zależy od kierunku obrotów pompy:

• P-29211900322TK – kierunek prawy,
• P-29211900323K – kierunek lewy.

Podczas regeneracji warto oceniać razem tłoczki, cylinder oraz płytę rozdzielczą, ponieważ są to bezpośrednio współpracujące elementy zespołu obrotowego.

Cylinder z płytą rozdzielczą – zdjęcie poglądowe elementu K3V112 o wizualnie odpowiadającej konstrukcji.

Separator, czyli płytka podtrzymująca tłoczki

Element określany w katalogu jako Shoe Plate jest w praktyce warsztatowej często nazywany separatorem.

Dla Kawasaki K3VL80 jego numer katalogowy to P-2953801742KD.

W opisach produktowych warto więc używać obu nazw: płytka podtrzymująca tłoczki / separator K3VL80.

Płyta wychylna oraz kołyska / zderzak K3VL80

Komplet płyty wychylnej K3VL80 ma numer P-2953802301.

Osobnym elementem jest podpora płyty wychylnej, którą w praktyce często określa się jako kołyskę lub zderzak.

• P-29233300111 – prawy kierunek obrotów,
• P-29233300115 – lewy kierunek obrotów.

Separator / płytka podtrzymująca – zdjęcie poglądow

Tuleja kulista i sprężyny cylindra

Kolejnym elementem zespołu roboczego K3VL80 jest tuleja kulista P-29246100029K.

Katalog przewiduje również dziewięć sprężyn cylindra o numerze P-2953801623KD.

Co sprawdzić razem podczas regeneracji K3VL80?

• komplet tłoczków,
• cylinder i płytę rozdzielczą,
• separator,
• tuleję kulistą,
• płytę wychylną,
• kołyskę / zderzak,
• łożyska wału,
• uszczelniacz wału,
• mechanizm sterowania wychyleniem,
• regulator.

Gotowe zestawy naprawcze Kawasaki K3VL80

Zespół obrotowy

• P-29L82803R – wersja prawa,
• P-29L82803L – wersja lewa.

Zespół płyty wychylnej

• P-29L82177R – wersja prawa,
• P-29L82177L – wersja lewa.

Zestaw obejmuje płytę wychylną oraz jej podporę – element potocznie nazywany kołyską / zderzakiem.

Zestaw uszczelnień

Standardowy zestaw uszczelnień pompy K3VL80 wraz z uszczelniaczem wału ma numer P-29L8100S0Y.

Regulator pompy Kawasaki K3VL80

K3VL80 może występować z regulatorem Pressure Cut-off / Load Sensing w kilku wariantach P0, L0 oraz L1. Występują również wykonania z HP i bez HP.

Dlatego części regulatora należy dobierać po pełnym wariancie pompy, a nie wyłącznie po oznaczeniu K3VL80.

Co sprawdzić przed montażem zregenerowanej pompy?

• stan oleju hydraulicznego,
• filtry,
• przewody,
• zbiornik,
• obecność opiłków lub innych zanieczyszczeń,
• pozostałe elementy układu współpracujące z pompą.

FAQ – Kawasaki K3VL80

Podsumowanie

Pompa Kawasaki K3VL80 ma szeroko rozbudowaną listę części serwisowych – od kompletu tłoczków P-29245300454K, przez cylinder P-29211900322TK / P-29211900323K, płytę wychylną P-2953802301, separator P-2953801742KD, aż po kołyskę / zderzak P-29233300111 / P-29233300115.

Przy doborze warto łączyć nazewnictwo katalogowe z określeniami używanymi w warsztacie. Ostateczna weryfikacja części powinna jednak zawsze opierać się na pełnym oznaczeniu pompy oraz właściwym numerze katalogowym.
